德國GOETZE浮動油封金屬環采用高性能Duronit合金鑄鐵，最高可支持11M/S的線速度，具有自潤滑，耐研磨、抗腐蝕、抗刮傷性等特點，造就了其穩定可靠的卓越品質。它被廣泛應用于采礦設備、工程機械、鉆探設備、大型盾構、煉鋼設備等領域，國際知名客戶包括JOY、BUCYRUS、Eickhoff、TEREX、LIEBHERR、KOMATSE、VOLVO、ROBBINS、HERRENKNECHT、WIRTH、CAT、Thyssen krupp、P&H、Sandvik、Baker.Hughes等.
浮動油封的設計：
浮動油封由兩個相同的合金鑄鐵環及兩個橡膠環組成，其工作原理就是一對橡膠環在一對合金鑄鐵環的支撐下與腔體形成一個封閉的空間（但不與軸接觸），運轉時合金鑄鐵環的兩個經過研磨的表面緊密配合并相對運動，一方面保證運轉良好，另一方面有效封隔外界的灰塵、水、泥污、保護內部的潤滑油脂不泄漏。

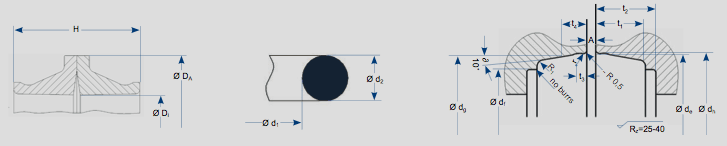

76.90H和76.97H型是一種常見的浮動油封設計，由兩個類錐型截面的密封環和兩個O型圈組成。76.90H側面經過了打磨，而76.97H側面則是毛胚鑄件。
優點：
---設計可靠
---有效封隔外界的灰塵、水、泥污、并保護內部的潤滑油和潤滑脂
---成本低、效率高
---安裝定位簡單
---更長的使用壽命
---自動補償軸的偏心
適用場合
浮動油封用途廣泛，通常被推薦使用于速度慢的、對潤滑可靠性和壽命要求高的場合。例如：它能用于：
礦山設備：重型卡車、電鏟、鉆機、采煤機、刮板輸送機、篩選機、破碎機等
工程機械：液壓挖掘機、推土機。
農業機械：輪式拖拉機、耕地機、挖溝機、割草機
材質：
德國GOETZE公司浮動油封金屬環的材料是Duronit合金鑄鐵,硬度為HRC57—HRC64，強度>150牛/平方毫米；橡膠圈的材料包括丁腈橡膠NBR50/NBR60，氫化丁腈橡膠HNBR50/HNBR60，硅橡膠VMQ60/VMQ70，氟橡膠FPM60/FPM70。
工作條件：
工作壓力：≤3 bar
工作溫度：-36°C---+110 °C(丁腈橡膠NBR50/NBR60) -26°C---+150°C（氫化丁腈橡膠HNBR50/HNBR60）
-55°C---+200 °C(硅橡膠VMQ60/VMQ70) -10°C---+180°C（氟橡膠FPM60/FPM70）
表面速度：≤11m/s
表面粗糙度:與密封環接觸的表面粗糙度建議為Ra3.2-6.3。
安裝指導：
---徹底清洗腔體件，清除任何殘留物，溝槽的所有棱邊必須光滑。
---只能在安裝前打開浮動油封的原始包裝，取出密封件，GOETZE浮動油封硬而脆，在拆封和安裝時必須小心，防止重擊或碰撞。
---檢查O型環的位置，不能扭曲變形，把密封件的一半放入腔體的入口，均勻的壓入腔內，可用無水乙醇濕潤溝槽和橡膠圈以便于安裝，嚴禁使用潤滑油或者潤滑脂等輔助安裝。
---檢查安裝后溝槽外表面和密封面是否平行,O型環在溝槽中不能有任何起伏和突出。
---在將兩邊密封環壓緊，清潔密封面，并在密封面上用無棉絨的抹布涂一層薄油膜。
---完成安裝后檢查間隙，計算壓縮量。
備注：如果密封組件在維修時被分開，即使還未達到磨損極限，也必須重新安裝新的密封組件。因為運行之后接觸面在較短的時間內會沿一個共同的軌跡運行，再重新安裝時無法保證安裝在原位置，密封面的磨損路徑不再匹配，就會發生漏油，直到密封面在此磨合為止。

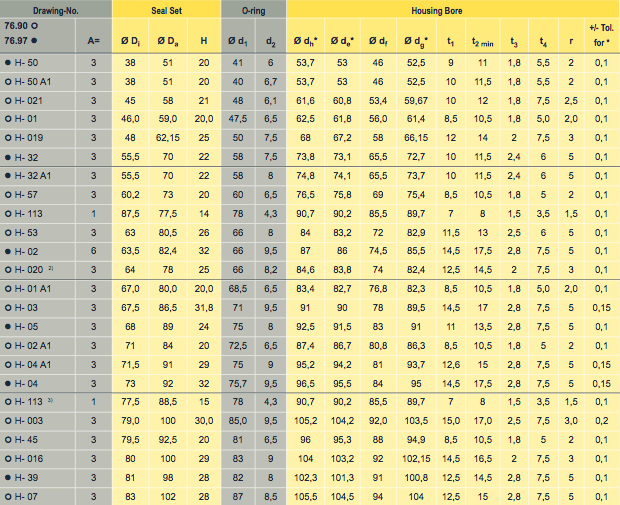

Mechanical Face Seal Type 76.90 / 76.97 sorted by ØDi
