VR形水封一般由丁氫橡膠NBR60或氟膠FKM65材料制成，因具有很好的彈性，容易拉伸，故安裝極為方便。它與軸是過盈配合，并隨軸一起旋轉。 VR形水封依靠其自身彈性張力固定在軸上，密封唇用一較小的接觸力和軸座表面保持接觸。它的密封唇可對軸的偏心，腔體與軸的不同軸度及軸的加工誤差進行補償，可防止內部油脂或油液向外泄露，同時防止外部的灰塵、臟物等侵入。由于VR形水封隨軸進行旋轉運動，由于離心力的作用，其本體的作用好似滑環一樣，防止污物侵入工作介質。與其它油封不同是，VR形水封依靠其彈性的密封唇形成徑向密封作用，密封唇具有良好的活動性和適應性，所以相對于其它密封件需要較小的公差配合，簡單的設計，同時彌補旋轉軸偏心的問題。
因此其具有以下優點：
-不含金屬件的純橡膠彈性體材料；
-減輕了設計方面的工作，沒有安裝加工方面的要求；
-取消了軸配合表面加工和表面精度、硬度的要求，軸表面不必淬硬；
-安裝及拆卸簡單、可靠；
-表面接觸壓力小，因此磨擦力小，磨擦損失及磨擦發熱少，使用壽命長；
-兼有密封和防塵作用。
VR形水封由于其結構簡單，使用方便，工作可靠性高，使得有關溝槽及安裝的設計工作量大大降低，因此，VR形水封在工業工程、水處理裝置、輾壓機、機床等領域獲得了廣泛應用。
.VR形水封的選擇
VR形水封的尺寸經常可以從一組直徑范圍內選取，如軸的公稱直徑是處于兩組推薦值的邊界范圍外，則應選用下一組較大的VR形水封。
.
配合表面的設計
配合表面應使用精加工方法取得。推薦Ra=0.4-2.5Um。
.軸的偏斜角度和其它軸封不同。VR形水封在有一定偏斜的情況下也能密封，推薦允許的偏斜角度為1°。
安裝
VR形水封安裝不需設計安裝倒角。VR形水封為彈性體，可以被拉伸后推置于其它零件上，VR形環最大可拉長20%，因此極易安裝。。

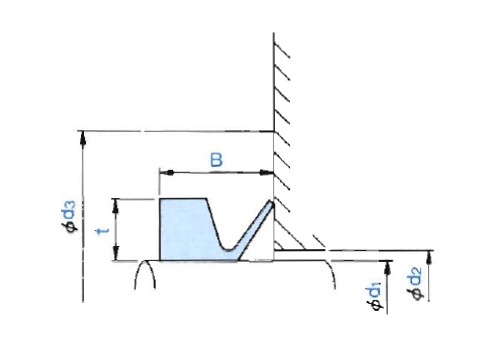

| 安裝部分尺寸 | 訂貨號 | ||||
| 推薦軸徑 | 可使用軸徑 | 寬 | 最大直徑 | 最小滑動面 | |
| d1 | D | Ｂ | d2 | d3 | |
| 3 | 2.7~3.5 | 2.5 | d+1 | d+4 | BM1201-AO |
| 4 | 3.5~4.5 | 3 | d+1 | d+6 | BM1202-AO |
| 5 | 4.5~5.5 | BM1203-AO | |||
| 6 | 5.5~6.5 | BM1204-AO | |||
| 7 | 6.5~7.5 | BM1205-AO | |||
| 8 | 7.5~8.5 | BM1206-AO | |||
| 10 | 9.5~11.5 | 4.5 | d+2 | d+9 | BM1207-AO |
| 12 | 11.5~12.5 | BM1208-AO | |||
| 13 | 12.5~13.5 | BM1209-AO | |||
| 14 | 13.5~15.5 | BM1210-AO | |||
| 16 | 15.5~17.5 | BM1211-AO | |||
| 18 | 17.5~19 | BM1212-AO | |||
| 20 | 19~21 | 6 | d+3 | d+12 | BM1213-AO |
| 22 | 21~24 | BM1214-AO | |||
| 25 | 24~27 | BM1215-AO | |||
| 28 | 27~29 | BM1216-AO | |||
| 30 | 29~31 | BM1217-AO | |||
| 32 | 31~33 | BM1218-AO | |||
| 35 | 33~36 | BM1219-AO | |||
| 37 | 36~38 | BM1220-AO | |||
| 40 | 38~43 | 7 | d+3 | d+15 | BM1221-AO |
| 45 | 43~48 | BM1222-AO | |||
| 50 | 48~53 | BM1223-AO | |||
| 55 | 53~58 | BM1224-AO | |||
| 60 | 58~63 | BM1225-AO | |||
| 65 | 63~68 | BM1226-AO | |||
| 70 | 68~73 | 9 | d+4 | d+18 | BM1227-AO |
| 75 | 73~78 | BM1228-AO | |||
| 80 | 78~83 | BM1229-AO | |||
| 85 | 83~88 | BM1230-AO | |||
| 90 | 88~93 | BM1231-AO | |||
| 95 | 93~98 | BM1232-AO | |||
| 100 | 98~105 | BM1233-AO | |||
| 110 | 105~115 | 10.5 | d+4 | d+21 | BM1234-AO |
| 120 | 115~125 | BM1235-AO | |||
| 130 | 125~135 | BM1236-AO | |||
| 140 | 135~145 | BM1237-AO | |||
| 150 | 145~155 | BM1238-AO | |||
| 160 | 155~165 | 12 | d+5 | d+24 | BM1239-AO |
| 170 | 165~175 | BM1240-AO | |||
| 180 | 175~185 | BM1241-AO | |||
| 190 | 185~195 | BM1242-AO | |||
| 199 | 195~210 | BM1243-AO | |||
| 200 | 190~210 | 20 | d+10 | d+45 | BM1244-AO |
| 220 | 210~235 | BM1245-AO | |||
| 250 | 235~265 | BM1246-AO | |||
| 275 | 265~290 | BM1247-AO | |||
| 300 | 290~310 | BM1248-AO | |||
| 325 | 310~335 | BM1249-AO | |||
| 350 | 335~365 | BM1250-AO | |||
| 375 | 365~390 | BM1251-AO | |||
| 400 | 390~430 | BM1252-AO | |||
| 450 | 430~480 | BM1253-AO | |||
| 500 | 480~530 | BM1254-AO | |||
| 550 | 530~580 | BM1255-AO | |||
| 600 | 580~630 | BM1256-AO | |||
| 650 | 630~665 | BM1257-AO | |||
| 700 | 665~705 | BM1258-AO | |||
| 725 | 705~745 | BM1259-AO | |||
| 750 | 745~785 | BM1260-AO | |||
| 800 | 785~830 | BM1261-AO | |||
| 850 | 830~875 | BM1262-AO | |||
| 900 | 875~920 | BM1263-AO | |||
| 950 | 920~965 | BM1264-AO | |||
| 1000 | 965~1015 | BM1265-AO | |||
| 1050 | 1015~1065 | BM1266-AO | |||
| 1100 | 1065~1115 | BM1267-AO | |||
| 1150 | 1115~1165 | BM1268-AO | |||
| 1200 | 1165~1215 | BM1269-AO | |||
| 1250 | 1215~1270 | BM1270-AO | |||
| 1300 | 1270~1320 | BM1271-AO | |||
| 1350 | 1320~1370 | BM1272-AO | |||
| 1400 | 1370~1420 | BM1273-AO | |||
| 1450 | 1420~1470 | BM1274-AO | |||
| 1500 | 1470~1520 | BM1275-AO | |||
| 1550 | 1520~1570 | BM1276-AO | |||
| 1600 | 1570~1620 | BM1277-AO | |||
| 1650 | 1620~1670 | BM1278-AO | |||
| 1700 | 1670~1720 | BM1279-AO | |||
| 1750 | 1720~1770 | BM1280-AO | |||
| 1800 | 1770~1820 | BM1281-AO | |||
| 1850 | 1820~1870 | BM1282-AO | |||
| 1900 | 1870~1920 | BM1283-AO | |||
| 1950 | 1920~1970 | BM1284-AO | |||
| 2000 | 1970~2020 | BM1285-AO | |||
